BGF und NUF nach DIN 277: Neue Norm für Grund und Raum

Die DIN 277 enthält neue Flächenbezeichnungen und eine neue Systematik – und ist insgesamt schlüssig und sinnvoll strukturiert

Von Loni Siegmund und Jutta Heinkelmann

Seit Anfang des Jahres ist die überarbeitete DIN 277 mit dem neuen Titel „Grundflächen und Rauminhalte im Bauwesen – Teil 1: Hochbau“ veröffentlicht. Sie ersetzt die Vorgängernorm DIN 277 „Grundflächen und Rauminhalte von Bauwerken im Hochbau“. Die Teile 1 und 2 der bisherigen Norm, „Begriffe, Ermittlungsgrundlagen“ und „Gliederung der Netto-Grundfläche“, sind bereits zurückgezogen. Der Teil 3 „Mengen und Bezugseinheiten“ wird in die DIN 276 „Kosten im Bauwesen“ integriert.

Die Architektenkammern waren im DIN-Arbeitsausschuss „Flächen- und Raumberechnungen“, der die neue DIN 277-1 erarbeitete, vertreten. Im Februar 2015 wurde der Normenentwurf zur Stellungnahme vorgelegt. Die Bundesarchitektenkammer und der Bayerische Architektenkammer als federführende Kammer „Normung“ verfassten zusammen mit den Architektenkammern der Länder eine umfangreiche Erwiderung. Im Rahmen der Einspruchsberatungen wurde diese persönlich vor dem DIN-Arbeitsausschuss erläutert.

Neben der Praktikabilität der Regelungen lag ein Hauptaugenmerk der Stellungnahme auf der Vermeidung unbestimmter Rechtsbegriffe und unscharfer Formulierungen. Ziel ist den Interpretationsspielraum eng zu halten, einem Auslegungsbedarf vorzubeugen sowie Missverständnisse und die hiermit verbundenen Haftungsrisiken in der Anwendung zu vermeiden. Angeregt wurde auch, den Text mit erklärenden Darstellungen zu ergänzen. In der Praxis immer wiederkehrende Fragen wurden mit Bitte um Klarstellung und Berücksichtigung aufgezeigt.

<<< Jump Mark: struktur >>>
Die Struktur der DIN 277

Die DIN 277 wurde neu strukturiert. Die drei Teile der bisherigen Norm sind auf dreizehn Seiten übersichtlich zu einem Dokument gekürzt und zusammengefasst worden. Die Gliederung der Bauwerksgrundflächen wurde vereinfacht und auf zwei Ebenen reduziert. Bereits der Hinweis, dass der Anwendungsbereich der Norm nicht nur die Planung und Bauausführung umfasse, sondern die Norm über den gesamten Lebenszyklus eines Bauwerks anwendbar sei, deutet auf die Nähe zum Facility Management hin. Hintergrund ist, dass aufgrund europäischer Vorgaben die DIN 277 an die Regelungen der DIN EN 15221-6 „Facility Management – Teil 6: Flächenbemessungen“ angeglichen werden musste.

Dies macht sich u. a. in der Änderung einiger Flächenbezeichnungen bemerkbar. So wird nun aus der „Technischen Funktionsfläche (TF)“ die „Technikfläche (TF)“, aus der „Nutzfläche (NF)“ die „Nutzungsfläche (NUF)“ und aus der „Netto-Grundfläche (NGF)“ die „Netto-Raumfläche (NRF)“.

Bei letzterer besteht jedoch Verwechslungsgefahr, denn der Begriff „Netto-Grundfläche“ bleibt in der Norm erhalten, jedoch mit neuem Flächeninhalt. Im Vergleich zur ursprünglichen „Netto-Grundfläche“ zählt nun neben der Nutz-, Technik- und Verkehrsfläche auch die neu eingeführte „Trennwand-Grundfläche“ – der Flächenanteil aller nicht tragenden Wände – zu dieser (siehe Schema). Ferner zu beachten ist, dass auch der Begriff „Nutzfläche (NF)“ weiterhin existiert: In der DIN EN 15221-6 bezeichnet er den Teil der Netto-Raumfläche, der „zur Unterstützung der Erfordernisse des Kerngeschäftes und der Arbeitsprozesse“ Verwendung findet.

<<< Jump Mark: methodik >>>
Methodik

Für Planer ist es äußerst wichtig, immer die Planungsunterlagen zu nennen, auf deren Grundlage die Flächenermittlung vorgenommen wird: Die Genauigkeit der Ermittlung ist stets in Abhängigkeit zum jeweiligen Planungsstand zu setzen.

Methodisch ist, wie gewohnt, getrennt nach Bauwerken und Bauabschnitten zu verfahren. Gleich geblieben ist auch die Ermittlung der Grundflächen und Rauminhalte nach Grundrissebenen, angegeben in Quadratmeter bzw. Kubikmeter. Bei nicht waagrechten Flächen wird wie bislang deren vertikale Projektion herangezogen. Dies gilt nun auch für die Grundstücksfläche. In der Praxis bereitete oftmals die Differenzierung nach Höhe Schwierigkeiten. Unklar war bislang, welche „Höhe“ es zu betrachten galt. Nun ist zumindest klargestellt, dass die Geschosshöhe ausschlaggebend ist.

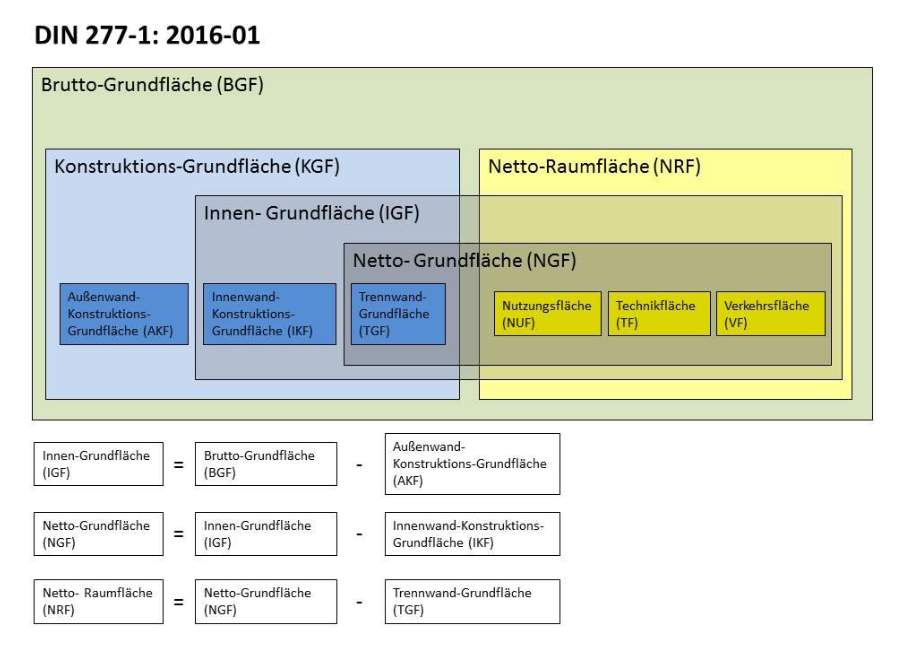

DIN 277 Systematik
Neue Systematik: KGF und NRF als Teile der BGF

<<< Jump Mark: bgf >>>
Brutto-Grundfläche BGF

Vom System gleich geblieben sind die „Brutto-Grundfläche (BGF)“, die sich nach wie vor aus der „Konstruktions-Grundfläche (KGF)“ und der „Netto-Raumfläche (NRF)“, vormals „Netto-Grundfläche“, zusammensetzt. Auch ergeben die „Verkehrsfläche (VF)“, die „Technikfläche (TF)“ und die „Nutzungsfläche (NUF)“, bisher als „Nutzfläche“ bezeichnet, immer noch die „Netto-Raumfläche (NRF).

Gleiches gilt für den „Brutto-Rauminhalt (BRI)“, der sich wie ehedem in den „Konstruktions-Rauminhalt (KRI)“ und den „Netto-Rauminhalt (NRI)“ gliedert.

Aus der Angleichung an DIN EN 15221-6 resultiert neu die Möglichkeit bei Bedarf (!) die „Konstruktions-Fläche (KGF)“ in „Außenwand-Konstruktions-Grundfläche (AKF)“, „Innenwand-Konstruktions-Grundfläche (IKF)“ und „Trennwand-Grundfläche (TGF)“ zu differenzieren sowie infolge dessen die „Brutto-Grundfläche (BGF)“ in „Innen-Grundfläche (IGF)“, „Netto-Grundfläche (NGF)“ und „Netto-Raumfläche (NRF)“. Inwieweit hiervon jedoch in der Baupraxis Gebrauch gemacht werden wird, bleibt abzuwarten.

Im Vergleich hierzu nochmals die Systematik der Vorgängernorm

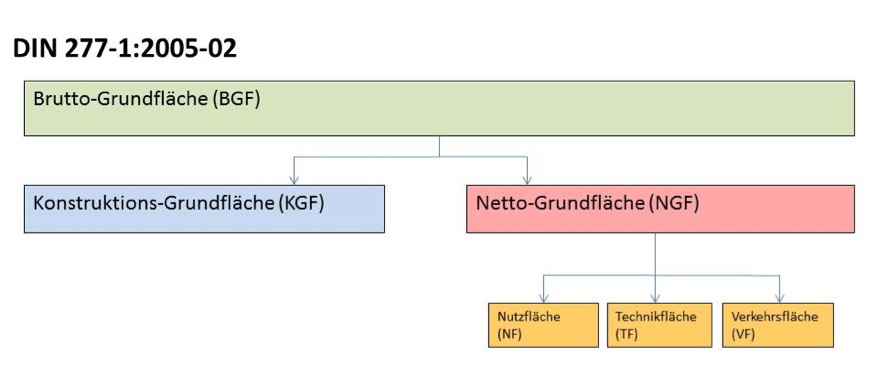

DIN 277 Schema
ALTE Systematik: KGF und NGF als Teile der BGF

Neu ist der Bezug zur Grundstücksfläche. Die „Grundstücksfläche (GF)“ gliedert sich in „Bebaute Fläche (BF)“ und „Unbebaute Fläche (UF)“. Als „Außenanlagenflächen (AF)“ werden die Flächen eines Grundstückes bezeichnet, die außerhalb eines Bauwerks liegen bzw. lediglich von einem Bauwerk unterbaut sind. Achtung: Sie ist nicht gleichzusetzen mit der „Unbebauten Fläche (UF)“.

DIN 277 Schema
NEUE Systematik: BF, AF und UF als Teile der GF

























<<< Jump Mark: nuf >>>
Nutzungsfläche NUF

Auch die zweite Gliederungsebene der „Nutzungsfläche (NUF)“, vormals NGF, ist grundsätzlich unverändert beibehalten worden, vgl. DIN 277-2:2005-02, Tabelle1 Nr. 1 bis 7.

  • NUF 1: Wohnen und Aufenthalt
  • NUF 2: Büroarbeit
  • NUF 3: Produktion, Hand- und Maschinenarbeit, Forschung und Entwicklung (vormals „Experimente“)
  • NUF 4: Lagern, Verteilen und Verkaufen
  • NUF 5: Bildung, Unterricht und Kultur
  • NUF 6: Heilen und Pflegen
  • NUF 7: Sonstige Nutzungen (vormals „Sonstige Nutzflächen“)

Bei Bedarf kann die Nutzungsfläche noch detailliert werden: Diese Gliederungsebene wird dann analog der Nutzungsbeispiele gebildet, die unter der jeweiligen Rubrik aufgeführt sind. Dies entspricht in etwa der Zuordnung von Grundflächen und Räumen zu den Nutzungsgruppen der Tabelle 2 der bisherigen DIN 277-2:2005-02. Übrigens: der Begriff „Nutzungsgruppen“ findet keine Verwendung mehr.

Einige wenige Nutzungen sind entfallen, neue hinzugekommen. Es wurde versucht, durch Präzisierung der Nutzung die Zuordnung zu vereinfachen sowie auf Fragen und aktuelle Entwicklungen zu reagieren. Zusätzlich aufgeführt sind beispielsweise unter:

  • NUF 1: Beherbergungsräume, Schlafräume, Küchen in Wohnungen, Bereitschaftsräume, Teeküchen und Ruheräume
  • NUF 2: Zeichen- und Bürogeräteraum, anstelle von Bürotechnikraum, Bedienungsräume und sonstige Büroflächen
  • NUF 3: Gewerbliche Küchen einschließlich Aus- und Rückgaben, anstelle von „Küchen“
  • NUF 4: Lagerhallen, Tresorräume, Siloräume, Registraturen, Pack- und Versandräume, Messeräume; verzichtet wurden auf den Begriff „sonstige Lagerräume“; Ausstellungsräume finden sich nun unter NUF 5
  • NUF 5: Hörsäle, Seminarräume, Werk- und Praktikumsräume, Lese- und Gymnastikräume, Zuschauerräume, Proberäume, Ausstellungsräume z.B. in Museen; entfallene Begriffe: Versammlungs-und Schauräume
  • NUF 6: Anstatt der „medizinischen Ausstattung“ steht nun „die Behandlung und Untersuchung“ im Vordergrund; entfallen sind die „sonstigen Pflegeräume“
  • NUF 7: Bei den Fahrzeugabstellflächen wurden Schutzdächer hinzugenommen und die Technikräume differenziert.

Aus den „Sonstigen Nutzungen“ (NUF 7) können die Nutzungsfläche für Sanitärräume und Umkleideräume gesondert herausgestellt werden. Sie entsprechen den Sanitärflächen (SF) nach DIN EN 15221. Eine Liste typischer Beispiele findet sich dort im Anhang C.

<<< Jump Mark: verkehr >>>
Verkehrsflächen und Technikflächen

Wie bisher ist jede nutzbare Grundfläche Teil der Brutto-Grundfläche. Sie ist entweder der Nutzungsfläche, bestehend aus den sieben oben genannten Nutzungsgruppen, oder der Technik- bzw. Verkehrsfläche zuzuordnen. In Analogie zum Bauordnungsrecht gilt dies auch für (momentan) nicht genutzte Grundflächen, beispielsweise im Falle nicht ausgebauter Dachräume. Voraussetzung ist lediglich, dass deren Flächen grundsätzlich nutzbar wären. Bei Grundflächen mit wechselnden Nutzungen richtet sich die Zuordnung nach deren überwiegenden Bestimmung. Als Beispiel sind hier Eingangshallen aufgeführt. Diese sind als Ganzes der Verkehrsfläche zuzurechnen, auch wenn Teile als Informations-, Pausen- oder Ausstellungsfläche genutzt werden. Dienen ­jedoch Bereiche dieser Hallen stets beispielsweise als Garderobe, Wartezone oder ­Infothek, sind diese der jeweiligen Nutzungsgruppe zuzuordnen.

Die Differenzierung von Verkehrs- und Nutzfläche bereitete immer wieder bei der Identifikation von Bewegungs- und somit Verkehrsflächen innerhalb größerer Flächen, wie zum Beispiel Ausstellungen, Großraumbüros oder Werkhallen, Schwierigkeiten. Hier ist nun klargestellt, dass diese der Nutzungsfläche zuzurechnen sind. Eindeutig geregelt ist jetzt auch, dass zum Beispiel Rampen, Fahrbahnen und Rangierflächen zwischen Stellplätzen in Garagen zur Verkehrsfläche zählen.

Während Flächen technischer Betriebs- und Steuerräume, wie Server- oder Schalträume, zur Nutzungsfläche (NUF 7) gehören, werden sogenannte „Ergänzungsflächen zum Betrieb technischer Anlagen zur Ver- und Entsorgung“ der Technikfläche zugeschlagen, außer wenn sie die Zweckbestimmung des Bauwerkes selbst darstellen.

<<< Jump Mark: regelfall >>>
Regelfall und Sonderfall

Entfallen ist die Gliederung in „Bereich a“ (überdeckt, allseits in voller Höhe umschlossen), „Bereich b“ (wie a, jedoch nicht allseits in voller Höhe umschlossen) und „Bereich c“ (nicht überdeckt). Ab jetzt wird nur noch unterschieden in einen Regel- und einen Sonderfall.

Regelfall (R): vollständig umschlossene Grundflächen und Räume, deren Flächen der Netto-Raumflächen (NRF) zuzuordnen sind. Hierzu zählen nicht nur Innenräume, sondern auch Räume mit Öffnungen, zum Beispiel Garagen mit Rollgittertoren

Sonderfall (S): nicht vollständig umschlossene Grundflächen und Räume, deren Flächen der NRF zuzuordnen sind und die baukonstruktiv (!) mit dem Bauwerk verbunden sind, zum Beispiel Loggien, Balkone, Dachterrassen, Innen- oder Eingangshöfe, außen liegende (baukonstruktiv mit dem Bauwerk verbundene) Erschließungsanlagen
Beibehalten wurden auch die Ermittlungsregeln zur Netto-Raumfläche (NRF). Im Gegensatz zur Vorgängernorm werden nun jedoch Grundflächen von Installations- und Aufzugsschächten mit einem lichten Querschnitt über einem Quadratmeter nur den Ebenen als NRF zugerechnet, auf denen sie begehbar sind. Sind sie nicht begehbar, zählen sie zur Konstruktions-Grundfläche (KGF). Bislang wurden sie in jedem Geschoss, durch das sie führten, der Netto-Grundfläche zugeteilt.

<<< Jump Mark: rauminhalt >>>
Rauminhalt

Beim Netto-Rauminhalt (NRI) werden Rauminhalte von Lichtkuppeln mit mehr als einem Kubikmeter Volumen dem NRI zugerechnet. Bleiben sie unter diesem Schwellenwert gehören sie nicht zum Brutto-Rauminhalt (BRI) und werden folglich dem Konstruktions-Rauminhalt (KRI) zugewiesen. Nicht zum BRI gehören ferner Pergolen, befestigte Freisitze und Terrassen. Neu ist die Klarstellung, dass bei der Ermittlung des BRI im untersten Geschoss von der Unterseite der Unterböden und Bodenplatten ausgegangen wird, die nicht der Fundamentierung dienen.

<<< Jump Mark: bebaut >>>
Bebaute und unbebaute Flächen

Für die Ermittlung der neu hinzugekommenen Grundstücksfläche werden die Ausmaße des Grundstücks nach Liegenschaftskataster bzw. Grundbuch herangezogen. Als „bebaut“ zählen die Flächen (BF), die entweder mit Bauwerken über- bzw. unterbaut sind oder von Bauwerken überdeckt werden. Gegebenenfalls kann noch zwischen „überbaut“ (BF1) und „unterbaut“ (BF2) unterschieden werden. Elemente wie Kellerlichtschächte, Dachüberstände, Vordächer, Sonnenschutzkonstruktionen und nicht baukonstruktiv mit dem Bauwerk verbundene (!) Bauteile wie Außentreppen und -rampen werden nicht der bebauten Fläche zugerechnet. Komplementär zur „Bebauten Fläche (BF)“ ist die „Unbebaute Fläche (UF)“.

Hiervon zu unterscheiden ist jedoch die „Außenanlagenfläche (AF)“. Zu dieser zählen alle Flächen außerhalb der Bauwerke, ebenso wie Flächen, die lediglich unterbaut sind bzw. von Bauwerksteilen überdeckt werden. Nicht hinzugerechnet werden begrünte Dachflächen, unabhängig davon, ob sie genutzt werden oder nicht. Die Außenanlagenflächen können analog zur Systematik der Kostengruppe 500 nach DIN 276-1 weiter differenziert werden.

Lässt man die leider unvermeidlichen Spuren der Anpassung an die Facility Norm DIN EN 15221 außer Acht, ist im Zuge der Novellierung ein knappes, in sich schlüssiges, gut strukturiertes Regelwerk entstanden. Für die Anwendung hilfreich wäre sicherlich gewesen, die Systematik anhand von Schemata zu verbildlichen. In der Praxis wird stets eine Auseinandersetzung mit der DIN 277 selbst nötig sein – insbesondere wenn es um die Einschätzung einer Einzelsituation geht.

Abschließend noch zwei zusammenfassende Gegenüberstellungen von „alter“ und „neuer“ DIN.

DIN 277 Schema

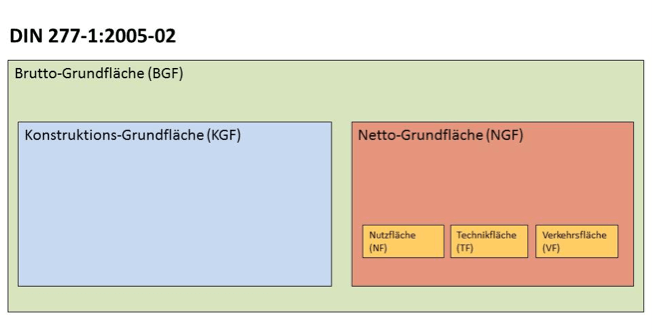

ALTE Systematik: Die Bestandteile der BGF
DIN 277 Schema
NEUE Systematik: Die Bestandteile der BGF

Jutta Heinkelmann ist Referentin und Loni Siegmund Mitarbeiterin des Referats Normung und Innovation der Bayerischen ­Architektenkammer.


Eine Fläche, die die DIN 277 nicht kennt ist die Wohnfläche (WFL). Dieser Begriff ist nicht bindend geregelt, sodass durchaus Wohnflächen von 80 Prozent der BGF versprochen werden. Durch das BKI ausgewertete Daten von über 220 Mehrfamilienhäusern ergeben jedoche realistischere Werte. Wolfdietrich Kalusche verrät, wie die Wohnfläche zuverlässig ermittelt werden sollte.
